Uitlaat
De ontwerper is weer aan de slag gegaan. Het “project”
uitlaat is aan de beurt. Na heel wat omgooien van de plannen is hier het
resultaat!
De originele

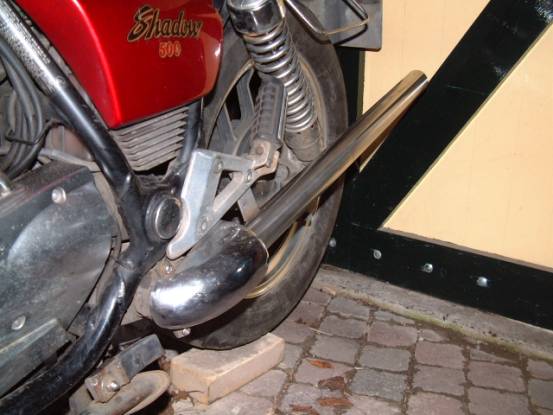

einddemper ligt er al een tijdje af en een stuk dikwandige pijp doet nu dienst
als uitlaat vanaf de verzamel pot onder het frame.
Maar dit geheel moet plaats maken voor één pijp. De bovenste
uitlaatpijp van de achterste cilinder gaat rechtdoor lopen naar een “Fish Tail”
uitlaat. De onderste pijp van de voorste cilinder gaat in een bocht die bij de
rechtdoor lopende pijp in komt.

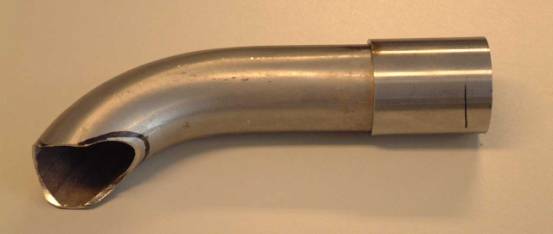

Het pijpje voor de eerste cilinder

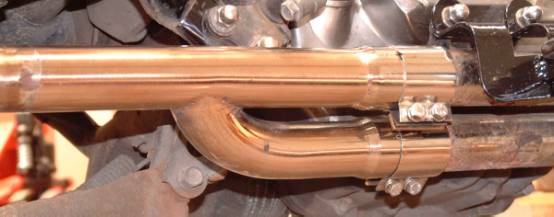

De bocht pijp die in de rechte pijp moet komen.
Hier het verloop stuk klaar met een extra demper in het rechte
deel.

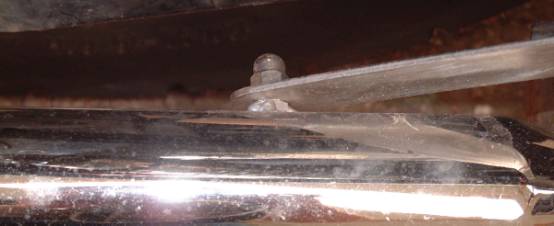

De ophanging van de einddemper. Een RVS bout op de eind demper
gelast.

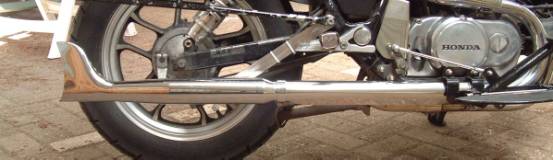

Het “bijna eind” resultaat. Er moet nog een afscherm kap komen over
de RVS tussen pijp.

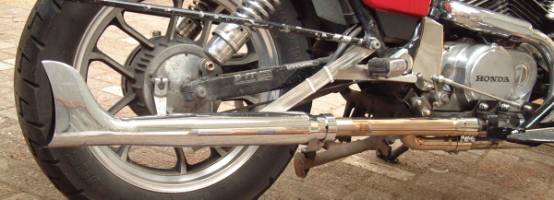

Het eind resultaat. De afscherm kap zit er op zodat het verkleuren
van de RVS pijp niet meer te zien is.

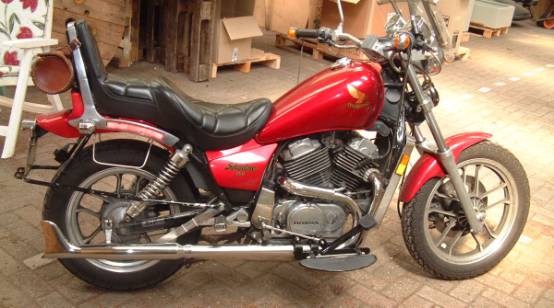

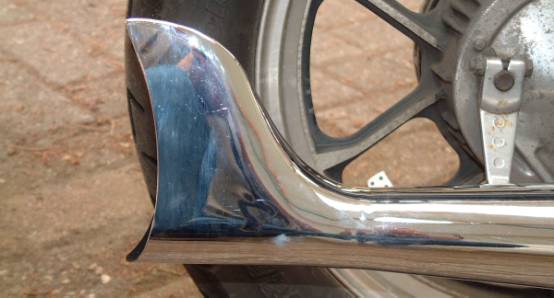

Een Fishical eind demper
.
